CPTT und IEC 61850

Die Norm IEC 61850 wurde von der [ IEC ] (International Electrotechnical Commission) in den letzen Jahren sukzessive erarbeitet. Nationale Normenkomitees, wie in Deutschland das [ DIN ] (Deutsches Institut für Normung e.V.), haben die Standards als nationale Normen übernommen.

Anwendungsbereich von IEC 61850 sind Kommunikationsnetze und -systeme in Stationen. IEC 61850 definiert dabei nicht nur die Nachrichtenübertragung zwischen Feldgeräten, Schutzgeräten, Schaltern, Transformatoren, usw. (Stationsautomatisierung), sondern auch ein herstellerunabhängiges Objektmodell für die Beschreibung von Prozessdaten.

Die IEC 61850-Teilnormen definieren u.a. System- und Projektverwaltung (IEC 61850-4), eine Konfigurationsbeschreibungssprache für die Stationsautomatisierung (-6), das Objektmodell (-7), die Abbildungen für die Kommunikation zwischen den Geräten (-8) bzw. für die Ankopplung der Primärtechnik (-9) und Konformitätstests (-10).

IEC 61850 ist für den internationalen Markt einschließlich Amerika, Pazifik, Europa und Asien positioniert.

IEC 61850

IEC 61850 wird als Übertragungsprotokoll in der Stationsautomatisierung eingesetzt.
Die Nachrichten werden typischerweise über Netzwerk-Verbindungen ausgetauscht. Die Übertragung zwischen den Geräten (horizontale Ebene) erfolgt bevorzugt über GOOSE, die Übertragung hin zum Leitsystem (vertikale Ebene) über MMS.

COMPROTware:Testtool bietet bei diesem Protokoll:

  • Implementiert ist IEC 61850-8-1 vom Mai 2004.
  • Mithören auf dem Netzwerk.

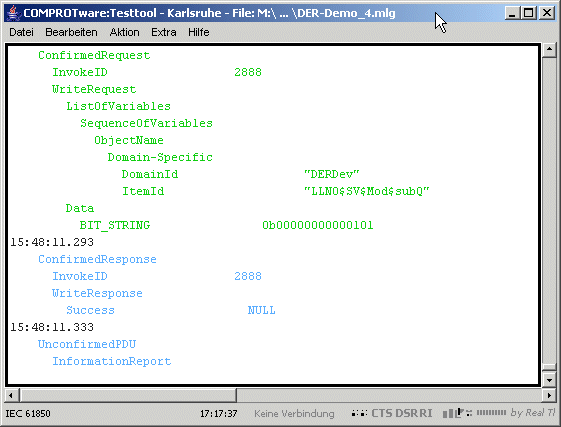

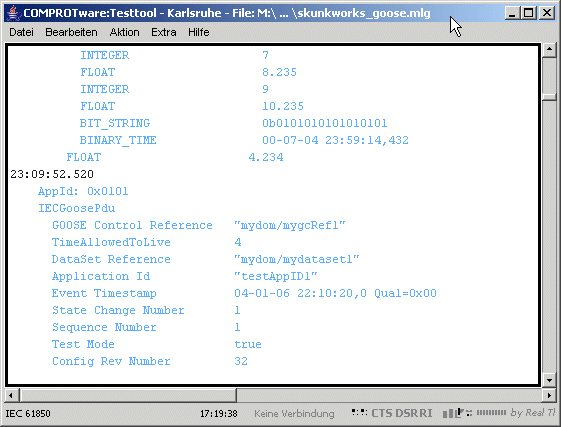

  • Darstellung der Abbildungen auf MMS (Manufacturing Message Specification) und GOOSE (Generic Object Oriented Substation Event).
  • Verschiedene anwendungsbezogene Darstellungen des Nachrichtenverkehrs.


(Zum Vergrößern bitte anklicken)


(Zum Vergrößern bitte anklicken)


Haben Sie Fragen zu CPTT? Schicken Sie uns bitte eine E-Mail:
E-Mail cptt@realthoughts.de
