CPTT und die DNP3-/IEEE 1815-Familie

DNP wurde ursprünglich von Westronic, Inc. (heute General Electric) entwickelt. Seit 1993 hat die [ DNP User Group ] die Verantwortung für die Fortentwicklung des Protokolls übernommen.

Ursprünglich hieß das Protokoll "DNP V3.00", heute ist die offizielle Bezeichnung dafür "DNP3". 2010 wurde DNP3 als IEEE 1815-2010 veröffentlicht, inzwischen aktualisiert auf [ IEEE 1815-2012 ] .

Die DNP3-Protokollfamilie hat besonders im amerikanisch/pazifischen Raum eine weite Verbreitung gefunden.

DNP3/IEEE 1815 serial

DNP3 serial wird als allgemeines Übertragungsprotokoll zwischen Leitsystemen und Unterstationen (RTUs, Remote Terminal Units) eingesetzt. Es besitzt allgemeine Fähigkeiten im Rahmen von SCADA-Anwendungen.
Die Nachrichten werden typischerweise über serielle Verbindungen übertragen. Der Telegrammrahmen ist angelehnt an FT3.

COMPROTware:Testtool bietet bei diesem Protokoll:

  • Simulation von Master und Slave Station.
  • Umfassende Zustandsmaschine zur Protokollimplementierung.
  • Mithören auf der seriellen Leitung.

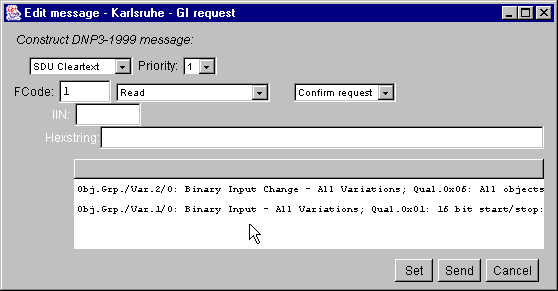

  • Interaktive Eingabe der Nachrichten.

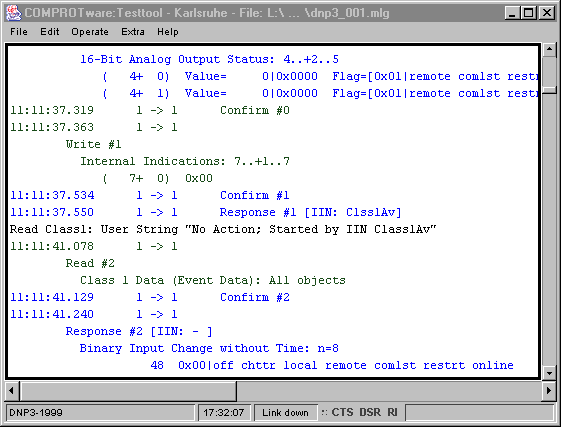

  • Verschiedene anwendungsbezogene Darstellungen des Nachrichtenverkehrs.
  • Die sicherheits-bezogenen Anwendungsschicht-Nachrichten aus DNP3 SAv5 bzw. IEC 62351-5 werden decodiert dargestellt.

Um einen Eindruck von DNP3 serial in CPTT zu erhalten, haben wir eine Beispieldatei für DNP3 serial-Protokollverkehr verlinkt:
 1812141219-SDnp3Serial-Clock.mlg

Die verlinkte DNP3 serial-MLG-Datei ist sehr groß, sie umfasst mehr als 1.500.000 Telegramme. Wir wollen mit dieser Datei zeigen, dass CPTT problemlos mit umfangreichen Protokollmitschnitten zurechtkommt.

Hier ist beschrieben, wie CPTT in der Viewer-Fassung (kostenlos) installiert wird, wie auf MLG-Dateien zugegriffen und wie die Darstellung angepasst und der Telegrammverkehr gefiltert wird.



(Zum Vergrößern bitte anklicken)


(Zum Vergrößern bitte anklicken)

DNP3/IEEE 1815 over LAN/WAN

DNP3 over LAN/WAN ist für Verbindungen über Internetprotokolle gedacht. Sowohl TCP/IP als auch UDP/IP können als Transportschicht verwendet werden. DNP3 over LAN/WAN hat die gleichen Nachrichten und den gleichen Telegrammrahmen wie DNP3 serial.

COMPROTware:Testtool bietet bei diesem Protokoll:

  • Simulation von Master und Slave Station sowohl über TCP/IP als auch über UDP/IP.
  • Umfassende Zustandsmaschine zur Protokollimplementierung.
  • Mithören auf der Netzwerkverbindung unter MS Windows sowohl über TCP/IP als auch über UDP/IP.

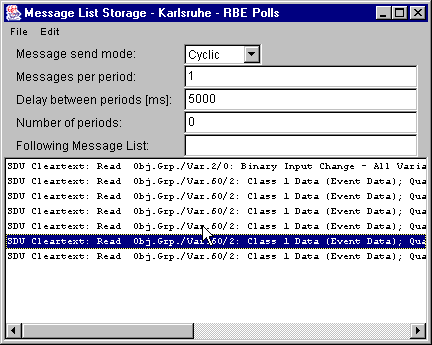

  • Interaktive Eingabe der Nachrichten.

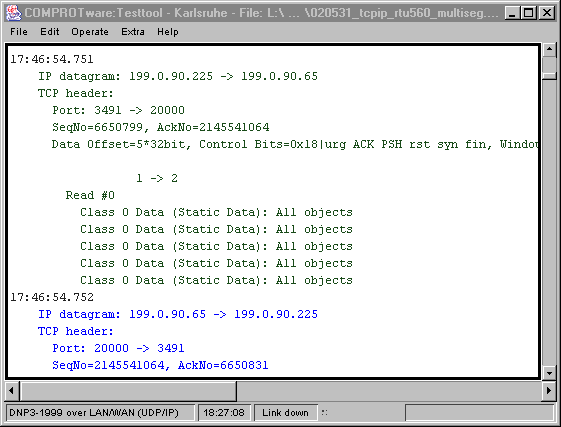

  • Verschiedene anwendungsbezogene Darstellungen des Nachrichtenverkehrs.
  • Die sicherheits-bezogenen Anwendungsschicht-Nachrichten aus DNP3 SAv5 bzw. IEC 62351-5 werden decodiert dargestellt.


(Zum Vergrößern bitte anklicken)


(Zum Vergrößern bitte anklicken)
