CPTT und die IEC 60870-5-Familie

Die IEC 60870-5-Normenfamilie wurde von der [ IEC ] (International Electrotechnical Commission) in den letzen Jahren sukzessive erarbeitet. Nationale Normenkomitees, wie in Deutschland das [ DIN ] (Deutsches Institut für Normung e.V.), haben die Standards als nationale Normen übernommen.

Die IEC 60870-5-Normenfamilie definiert auf der Basis der fünf Grundnomen IEC 60870-5-1 (Telegrammformate), -2 (Übertragungsprozeduren Verbindungsschicht), -3 (Strukturen Anwendungsdaten), -4 (Informationselemente) und -5 (Grundlegende Anwendungsfunktionen)
die Anwendungsbezogenen Normen IEC 60870-5-101, -102, -103 und -104.

Die IEC 60870-5-Protokollfamilie hat besonders in Europa eine weite Verbreitung gefunden.

IEC 60870-5-101

IEC 60870-5-101 wird als allgemeines Übertragungsprotokoll zwischen Leitsystemen und Unterstationen (RTUs, Remote Terminal Units) eingesetzt. Es besitzt allgemeine Fähigkeiten im Rahmen von SCADA-Anwendungen.
Die Nachrichten werden typischerweise über serielle Verbindungen übertragen. Der Telegrammrahmen entspricht FT1.2.

COMPROTware:Testtool bietet bei diesem Protokoll:

  • Implementiert ist IEC 60870-5-101 Ed.2.1 vom November 2015, zusätzlich werden die sicherheits-bezogenen Anwendungsschicht-Nachrichten aus IEC 60870-5-7 bzw. IEC 62351-5 decodiert dargestellt.
  • Simulation von Controlling und Controlled Station.
  • Umfassende Zustandsmaschine zur Protokollimplementierung.
  • Mithören auf der seriellen Leitung.

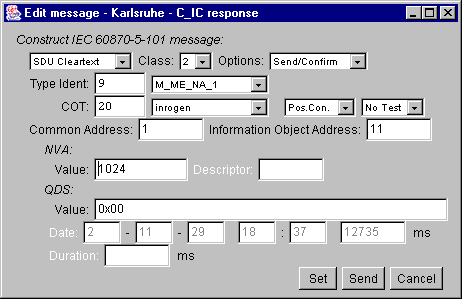

  • Interaktive Eingabe der Nachrichten.

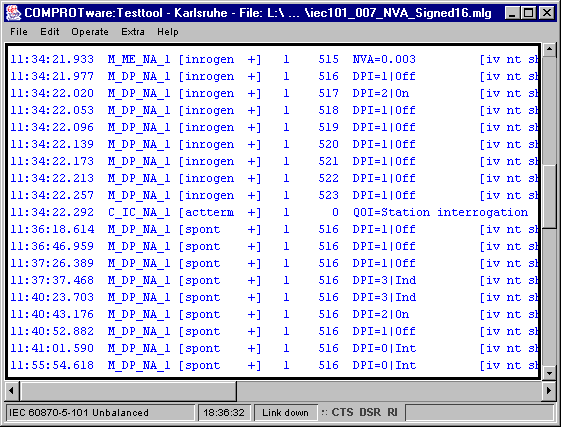

  • Verschiedene anwendungsbezogene Darstellungen des Nachrichtenverkehrs.

Um einen Eindruck von IEC 60870-5-101 in CPTT zu erhalten, haben wir eine Beispieldatei für IEC 60870-5-101-Protokollverkehr verlinkt:
 1812121649-SIec101-Clock.mlg

Die verlinkte IEC 60870-5-101-MLG-Datei ist sehr groß, sie umfasst mehr als 1.000.000 Telegramme. Wir wollen mit dieser Datei zeigen, dass CPTT problemlos mit umfangreichen Protokollmitschnitten zurechtkommt.

Hier ist beschrieben, wie CPTT in der Viewer-Fassung (kostenlos) installiert wird, wie auf MLG-Dateien zugegriffen und wie die Darstellung angepasst und der Telegrammverkehr gefiltert wird.

Aus CPTT kann die aufbereitete Protokollkommunikation u.a. als HTML exportiert werden. Die ersten 3.000 Zeilen der Beispieldatei haben wir bereitgestellt:

  • Darstellung mit prägnanter Anwendungsschicht: hier
  • Darstellung mit Hexdump, Verbindungsschicht und umfassender, mehrzeiliger Anwendungsschicht: hier


(Zum Vergrößern bitte anklicken)


(Zum Vergrößern bitte anklicken)


Haben Sie Fragen zu CPTT? Schicken Sie uns bitte eine E-Mail:
