CPTT und die IEC 60870-5-Familie

Die IEC 60870-5-Normenfamilie wurde von der [ IEC ] (International Electrotechnical Commission) in den letzen Jahren sukzessive erarbeitet. Nationale Normenkomitees, wie in Deutschland das [ DIN ] (Deutsches Institut für Normung e.V.), haben die Standards als nationale Normen übernommen.

Die IEC 60870-5-Normenfamilie definiert auf der Basis der fünf Grundnomen IEC 60870-5-1 (Telegrammformate), -2 (Übertragungsprozeduren Verbindungsschicht), -3 (Strukturen Anwendungsdaten), -4 (Informationselemente) und -5 (Grundlegende Anwendungsfunktionen)
die Anwendungsbezogenen Normen IEC 60870-5-101, -102, -103 und -104.

Die IEC 60870-5-Protokollfamilie hat besonders in Europa eine weite Verbreitung gefunden.

IEC 60870-5-103 dient der Übertragung von Schutzinformationen zwischen IEDs (Intelligent End Devices) und Leitsystemen. Das Protokoll wurde speziell entwickelt, um Schutzinformationen in korrekter zeitlicher Abfolge z.B. von Schutzrelais zu übertragen. Es besteht die Möglichkeit, die Schutzinformationen über Filetransfer per IEC 60870-5-101 weiterzugeben.
Die Nachrichten werden typischerweise über serielle Verbindungen übertragen. Der Telegrammrahmen entspricht FT1.2.

COMPROTware:Testtool bietet bei diesem Protokoll:

• Simulation von Controlling und Controlled Station.
• Umfassende Zustandsmaschine zur Protokollimplementierung.
• Mithören auf der seriellen Leitung.

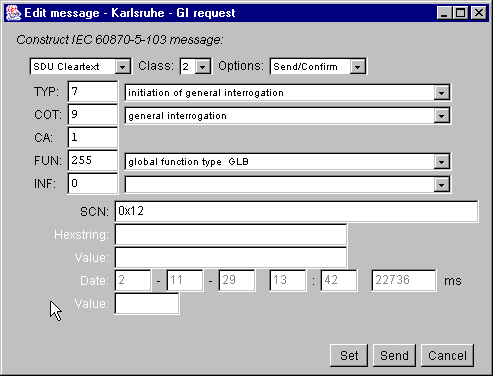

• Interaktive Eingabe der Nachrichten.

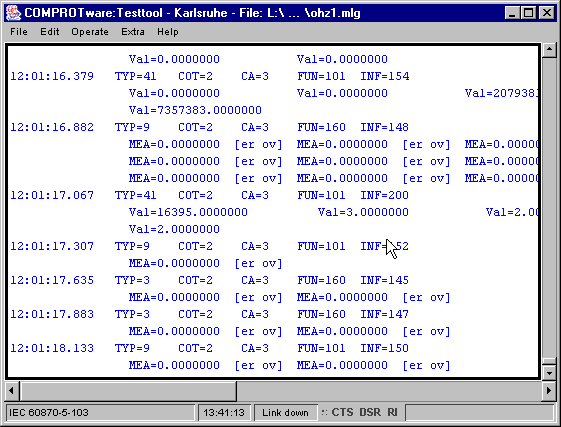

• Verschiedene anwendungsbezogene Darstellungen des Nachrichtenverkehrs.

Um einen Eindruck von IEC 60870-5-103 in CPTT zu erhalten, haben wir eine Beispieldatei für IEC 60870-5-103-Protokollverkehr verlinkt:
 120308-Iec103-Partyline-Monitoring.mlg

Die verlinkte IEC 60870-5-103-MLG-Datei ist ein Mitschnitt von Gemeinschaftsverkehr von einem Leitsystem mit vielen Geräten.
Hier ist beschrieben, wie CPTT in der Viewer-Fassung (kostenlos) installiert wird, wie auf MLG-Dateien zugegriffen und wie die Darstellung angepasst und der Telegrammverkehr gefiltert wird.

(Zum Vergrößern bitte anklicken)

(Zum Vergrößern bitte anklicken)

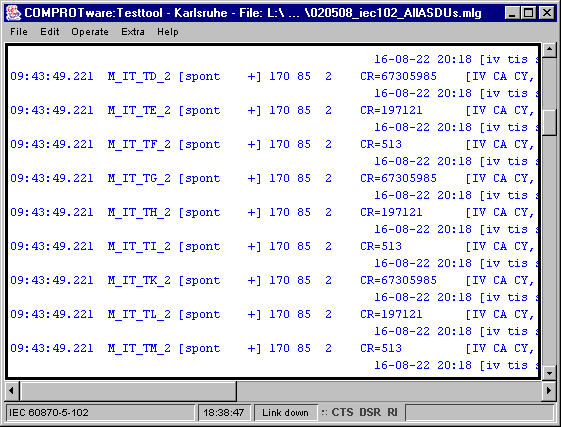

IEC 60870-5-102 ist für die Übertragung von Zählerständen entwickelt worden.
Die Nachrichten werden typischerweise über serielle Verbindungen übertragen. Der Telegrammrahmen entspricht FT1.2.

COMPROTware:Testtool bietet bei diesem Protokoll:

• Simulation von Controlling und Controlled Station.
• Umfassende Zustandsmaschine zur Protokollimplementierung.
• Mithören auf der seriellen Leitung.
• Verschiedene anwendungsbezogene Darstellungen des Nachrichtenverkehrs.

(Zum Vergrößern bitte anklicken)

(Zum Vergrößern bitte anklicken)
